Cara Membaca Load Chart Forklift Agar Operasional Gudang Aman

Halo rekan-rekan logistik dan operator warehouse se-Nusantara! Kumaha damang? Semoga kalian semua sehat selalu dan tetap mengutamakan keselamatan kerja. Ketemu lagi sama Mamang di sini. Kali ini, Mamang mau membahas satu topik yang kelihatannya sepele, tapi nyatanya krusial pisan buat keselamatan nyawa di lapangan: cara membaca load chart forklift atau tabel kapasitas beban.

Selama belasan tahun Mamang ngobrol dengan para operator dari berbagai kawasan industri, mulai dari Tanjung Priok, Cikarang, sampai pergudangan di Surabaya, Mamang sering menemukan fakta mengejutkan. Ternyata, masih banyak yang mengira kapasitas forklift itu selalu mutlak sesuai angka stikernya. Misalnya, pakai forklift 3 Ton, berarti pasti bisa angkat beban 3 Ton setinggi apapun. Kade! (Awas!). Pemikiran seperti ini sangat berbahaya dan bisa berujung pada kecelakaan fatal seperti forklift terbalik (tip-over).

Nah, berbekal beberapa foto plat data forklift (seperti seri Toyota 8FBN30, 8FBR18, FDZN25, dan Caterpillar DP25PD ) yang Mamang lampirkan di atas, mari kita bedah satu per satu cara membacanya agar operasional kerja kalian aman dan sesuai standar safety.

Apa Itu Load Chart Forklift dan Kenapa Penting Pisan?

Load chart (grafik beban) atau sering disebut juga data plate / nameplate forklift adalah plat logam kecil yang biasanya ditempel di dekat dasbor atau area kemudi forklift. Plat ini ibarat KTP sekaligus “buku panduan batasan fisik” dari unit tersebut.

Fungsi utama plat data forklift ini adalah memberi tahu operator seberapa berat beban maksimal yang aman untuk diangkat, berdasarkan dimensi beban (panjang/lebar) dan seberapa tinggi beban tersebut akan diangkat.

Also Read:

Cara Membaca Name Plate Forklift Toyota 8FBN30

Kenapa Mamang bilang ini penting pisan? Karena titik berat (center of gravity) dari sebuah forklift akan bergeser saat garpu (fork) diisi beban, apalagi jika diangkat tinggi-tinggi. Kalau kalian tidak bisa membaca batasan di nameplate forklift, alat berat ini bisa dengan mudah jungkir balik ke depan atau ke samping.

Fakta Keselamatan Lapangan:
Menurut data dari Occupational Safety and Health Administration (OSHA), insiden forklift terbalik (tip-over) adalah penyebab paling mematikan dalam kecelakaan operasional, menyumbang sekitar 42% dari total kematian terkait forklift setiap tahunnya. Mayoritas insiden ini disebabkan oleh ketidakseimbangan beban dan overloading karena operator tidak mematuhi load chart.
Sumber Data: OSHA Forklift Accident Statistics – Conger Industries

Memahami Komponen Utama pada Plat Data Forklift

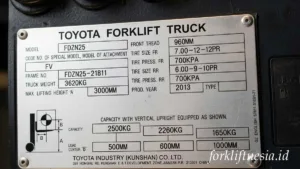

Sebelum kita masuk ke cara membacanya, Mamang mau mengajak kalian mengenali istilah-istilah wajib yang tercetak di atas nameplate. Coba kalian perhatikan gambar plat Toyota 8FBN30 dan Toyota FDZN25 (yang ada watermark forkliftnesia.id-nya) yang sudah Mamang tunjukkan di atas. Ada beberapa diagram dan angka penting di sana:

1. Load Center (Pusat Beban)

Di plat data, ini sering dilambangkan dengan huruf ‘B’ (seperti pada ilustrasi gambar kotak dan garpu). Load center forklift adalah jarak dari punggung garpu (titik tumpu vertikal) ke titik tengah gravitasi beban yang diangkat. Standar load center di Indonesia dan dunia biasanya dimulai dari 500mm (setengah dari palet standar ukuran 1 meter).

Semakin panjang atau lebar ukuran barang yang kalian angkat, semakin jauh load center-nya bergeser ke depan. Akibatnya? Kapasitas angkat forklift akan menurun drastis!

Also Read:

Cara Membaca Name Plate Reach Truck Toyota 8FBR18

2. Max Lifting Height (Tinggi Angkat Maksimal)

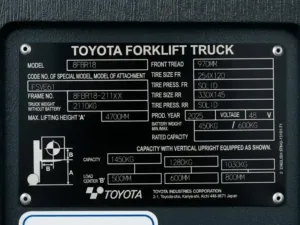

Dilambangkan dengan huruf ‘A’ pada diagram plat. Ini adalah batas maksimal tinggi tiang (mast) forklift bisa memanjang. Pada plat model Toyota 8FBN30 tertulis “4300MM”, sedangkan pada model 8FBR18 tertulis “4700MM”. Kalian tidak boleh mengangkat beban maksimal jika melebihi batas ketinggian yang direkomendasikan pada tabel.

3. Rated Capacity (Kapasitas Angkat Aman)

Ini adalah berat beban dalam satuan Kilogram (KG) yang diizinkan untuk diangkat. Perlu dicatat, angka kapasitas ini berbanding terbalik dengan jarak load center.

Cara Membaca Load Chart Forklift (Studi Kasus Plat Data)

Mari kita praktek langsung. Mamang akan pakai dua contoh dari gambar yang tersedia agar kalian mudah memahaminya.

Kasus 1: Membaca Model Tabel Kotak (Toyota 8FBN30)
Kalau kalian melihat gambar pertama (Toyota 8FBN30), di sana terdapat tabel “CAPACITY WITH VERTICAL UPRIGHT EQUIPPED AS SHOWN”. Cara membacanya begini:

• Jika Load Center (B) barang kalian adalah 500mm, maka kapasitas maksimal yang berani diangkat oleh alat ini adalah 3000 KG.
• Jika barangnya lebih panjang, sehingga Load Center bergeser jadi 600mm, maka batas bebannya turun menjadi 2720 KG.
• Jika bentuk barangnya sangat panjang (misalnya gulungan karpet atau pipa) dengan Load Center 1000mm, alat ini hanya mampu mengangkat maksimal 1990 KG saja dengan aman.

Kasus 2: Membaca Model Kurva Garis (Model DP25PD)
Nah, gambar ketiga (DP25PD) ini bentuknya beda lagi, pakai grafik garis menurun. Mamang sering lihat operator pemula bingung baca yang model begini.

Also Read:

Cara Membaca Name Plate Forklift Mitsubishi FD30PD

• Di sumbu bawah (horizontal) adalah Load Center dalam satuan mm (500, 1000, 1500).
• Di sumbu kiri (vertikal) adalah Capacity dalam kg (1150, 1530, 2400).
• Cara bacanya: Tarik garis lurus ke atas dari angka Load Center barang Anda (misal 500), lalu temukan titik pertemuannya di garis kurva hitam. Dari titik itu, tarik garis ke kiri. Maka ketemulah angka 2400 KG untuk Max Fork Height 4700mm. Jika jarak beban molor jadi 1500mm, kurva menunjukkan kapasitasnya anjlok parah ke angka 1150 KG.

Tabel Perbandingan Kapasitas vs Load Center

Untuk memberi gambaran yang lebih jelas, Mamang buatkan komparasi penurunan kapasitas angkat dari dua model unit yang berbeda berdasarkan plat data resminya. Perhatikan betapa cepatnya kapasitas ini turun seiring menjauhnya beban dari punggung garpu.

Bisa kalian lihat dari tabel di atas? Meskipun Toyota 8FBN30 di atas kertas adalah forklift “3 Ton”, namun jika barang yang diangkat punya dimensi memanjang ke depan hingga titik tengahnya mencapai 1 meter (1000mm), kalian dilarang keras mengangkat beban seberat 3 ton. Beban maksimal yang diizinkan hanya 1990 KG! Mamang tekankan lagi, pahami angka ini dengan baik sebelum tuas ditarik.

💡 Tips Pro & ⚠️ Catatan Teknis dari Mamang

Sebagai tambahan wawasan lapangan, Mamang mau share beberapa tips teknis yang sering luput dari perhatian:

• ⚠️ Catatan Teknis (Penambahan Attachment): Jika forklift kalian dipasangi alat tambahan (attachment) seperti clamp, rotator, atau side shifter, perhatikan kode khusus pada plat. Di gambar ada tulisan “CODE NO. OF SPECIAL MODEL, MODEL OF ATTACHMENT”. Pemasangan attachment akan menambah beban mati di bagian depan dan otomatis mengurangi kapasitas angkat bersih forklift. Jangan pernah menggunakan hitungan load chart standar pabrikan polosan jika forklift kalian sudah dimodifikasi dengan attachment.
• 💡 Tips Pro dari Mamang: Selalu mundurkan mast (tiang) alias tilt back saat membawa barang. Hal ini berfungsi untuk menarik center of gravity barang mendekati as roda depan forklift. Jangan pernah berjalan dengan posisi garpu dinaikkan tinggi-tinggi, karena sekecil apa pun guncangannya, bisa memicu efek pendulum yang membuat forklift terguling.
• 💡 Validasi Visual: Sebelum mulai kerja (pre-operation check), biasakan melirik plat data. Pastikan plat masih terbaca jelas dan tidak dicat ulang sampai tertutup. Jika plat data hilang, laporkan ke supervisor. Menjalankan mesin tanpa tahu batas kemampuannya ibarat jalan dengan mata tertutup.

Kesimpulan

Bisa kita tarik kesimpulan bahwa cara membaca load chart forklift bukanlah sekadar syarat di kelas pelatihan safety, melainkan pedoman wajib yang menentukan hidup matinya operasional di gudang. Mengabaikan grafik beban, terutama saat jarak load center melebar, akan membuat alat berat kehilangan keseimbangan dan memicu kecelakaan parah.

Bagi kalian yang bekerja sehari-hari di warehouse ataupun pelabuhan, luangkan waktu 5 menit saja untuk memahami plat data, kenali dimensi palet dan barang bawaan, serta hitung batas aman sebelum mulai melakukan manuver lifting. Tetap waspada, tetap profesional, karena keluarga di rumah menunggu kita pulang dengan selamat.

FAQ: Pertanyaan Seputar Load Chart Forklift

1. Apa yang terjadi jika operator mengabaikan load chart forklift?
Mengabaikan load chart sangat berisiko menyebabkan beban tidak seimbang (overloading). Hal ini membuat titik gravitasi bergeser ke luar segitiga stabilitas mesin (stability triangle), yang menyebabkan roda belakang terangkat atau bahkan forklift terguling (tip-over) sepenuhnya ke depan atau samping, memicu kerusakan barang dan cedera fatal bagi operator.

2. Bagaimana cara paling mudah mengukur load center pada barang?
Cara termudahnya adalah dengan mengukur panjang total barang (atau palet) yang masuk ke garpu dari titik yang menempel di backrest (sandaran garpu), lalu dibagi dua. Misalnya, jika Anda mengangkat kotak kayu berukuran panjang 1200mm dengan distribusi beban yang merata, maka load center-nya berada di titik 600mm.

3. Apakah nilai kapasitas pada load chart berubah jika jenis ban forklift diganti?
Ya, sangat bisa berubah. Plat data dikalibrasi berdasarkan spesifikasi pabrik. Seperti yang tertulis pada plat gambar DP25PD: “Capacity specified for the truck requires tires authorized by the manufacturer”. Mengganti ban pneumatik dengan ban solid mati atau mengubah ukurannya bisa merubah titik keseimbangan dan mempengaruhi kapasitas angkat riil dari unit tersebut.

4. Apakah setiap pemasangan attachment baru memerlukan plat data baru?
Tentu saja. Peraturan keselamatan secara internasional mengharuskan bahwa setiap ada modifikasi atau penambahan attachment pada garpu, pabrikan atau pihak ahli teknis yang bersertifikat harus menerbitkan dan menempelkan data plate baru yang merepresentasikan kapasitas beban terkini setelah dipotong oleh berat attachment tersebut.
